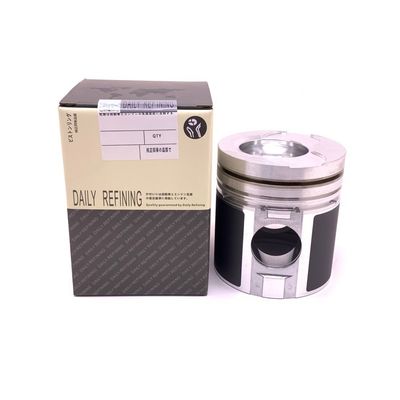

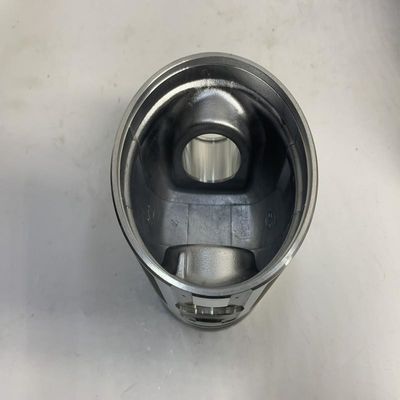

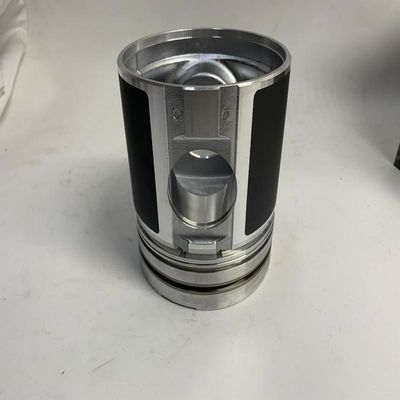

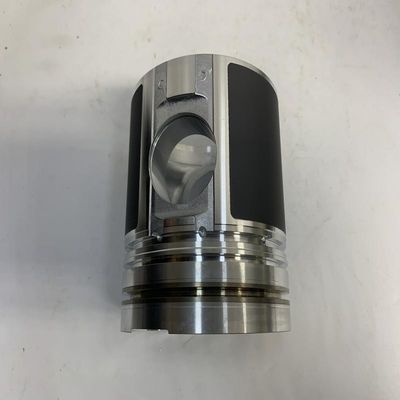

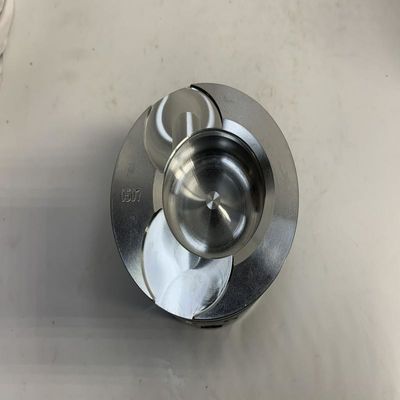

D1146 pièces détachées de pelleteuses piston 65.02501-0507

Description du produit

Informations sur le piston:

D1146 Trousse de révision
D1146 anneau de piston
D1146 Kit à piston
D1146 moteur à cylindre à piston
D1146 revêtement de bouteille/garniture
D1146 Ensemble complet de joints
D1146 joints de la tête de cylindre
D1146 Tête de bouteille
D1146 bloc de cylindres
D1146 Ensemble du moteur
D1146 Arbre à cames
D1146 Arbre à manivelle
D1146 soupape d'admission
D1146 Vanne d'échappement
D1146 Arbre à manivelle
D1146 Pompes à huile

D1146 Bande de raccordement
D1146 groupe de roulements principaux
D1146 Ensemble de roulements à barres de raccordement
D1146 Pompes à carburant
D1146 Pompes d'injection de carburant

Produits moteurs connexes:

La méthode d'installation du piston et la direction d'installation du piston sont les suivantes:
1. revêtement de l' épingle du piston et le trou de l' épingle du piston avec de l'huile moteur, connecter le piston et la tige de connexion avec l' épingle du piston, puis installer l' anneau de coupure de l' épingle du piston
2. Installez l'anneau de piston. Appuyez sur la lame de l'essuie-glace, l'anneau de support de l'anneau d'huile, la lame supérieure de l'essuie-glace, le deuxième anneau d'air et le premier anneau d'air, et installez chaque anneau sur le piston en séquence;lors du montage de chaque anneau d'airAttention à la direction de l'anneau de piston.
Stagger les deux grattoirs et l'anneau de doublure du cylindre à un certain angle, l'angle tranchant à l'interface de l'anneau de doublure du cylindre pointe vers le haut du piston, et le premier anneau,le deuxième anneau et le grattoir supérieur sont à 120° ou 90° l'un de l'autre
3. Installez la coque supérieure du roulement et la tige de raccordement ensemble.
NOTE: L'espace sur le roulement doit être aligné avec l'espace sur la tige de raccordement
4Appliquez de l'huile de lubrifiion sur le cylindre du moteur, maintenez l'anneau du piston avec un outil spécial, appuyez sur la tête du piston avec une poignée en bois et installez l'assemblage de la tige de connexion du piston.
Remarque: le côté de la ligne pointillée de la tige de raccordement doit être orienté vers la direction du premier cylindre du moteur et être conforme à la direction de la flèche sur le dessus du piston
5. Monter la tige de raccordement, la coque inférieure du roulement et le couvercle de la tige de raccordement, et appliquer de l'huile de lubrifiion moteur sur la surface intérieure du roulement.
NOTE: L'espace sur le roulement doit être aligné avec l'espace sur la tige de raccordement
